Modéliser un réseau vapeur de plusieurs kilomètres pour cibler les investissements

Sur un site industriel équipé d’un réseau vapeur étendu, la question n’était pas simplement de produire plus de vapeur. Le réseau existant alimentait plusieurs consommateurs à travers une architecture construite au fil du temps, avec des extensions successives, des piquages, des vannes, des changements de diamètre et des tronçons dont le comportement réel n’était pas toujours évident à partir des plans disponibles.

Le site devait anticiper deux enjeux. À court terme, il fallait identifier les goulets d’étranglement susceptibles de limiter certains régimes de fonctionnement. À plus long terme, il fallait préparer les futurs points de connexion pour de nouveaux producteurs ou consommateurs de vapeur, sans surinvestir dans des renforcements inutiles.

Exergia a accompagné le site en reconstruisant le réseau sur le terrain, puis en le traduisant en modèle de calcul points-nœuds. L’objectif était de rendre le réseau calculable : comprendre les flux, simuler les pertes de charge, vérifier les pressions disponibles et orienter les décisions CapEx vers les zones réellement limitantes.

Dans un réseau vapeur industriel historique, les plans disponibles constituent une base, mais ils ne suffisent pas toujours à comprendre le fonctionnement réel du réseau. Certains tronçons ont été modifiés, des consommateurs ont été ajoutés, des vannes ont changé de rôle, des branches ne sont plus utilisées comme prévu, et certains points singuliers peuvent fortement influencer les pertes de charge.

La première étape du projet a donc été réalisée sur le terrain. Exergia a suivi les tuyauteries sur plusieurs kilomètres, la tête en l’air, pour identifier les lignes principales, les branches secondaires, les coudes, les vannes, les réductions, les piquages, les points hauts, les points bas et les autres singularités du réseau.

Ce travail est rarement spectaculaire, mais il est déterminant. Un modèle calculé sur une architecture théorique peut produire des conclusions fausses si le réseau réel n’est pas correctement reconstruit. Dans une installation vapeur, quelques points singuliers mal identifiés peuvent suffire à déplacer une perte de charge, masquer un bottleneck ou conduire à renforcer le mauvais tronçon.

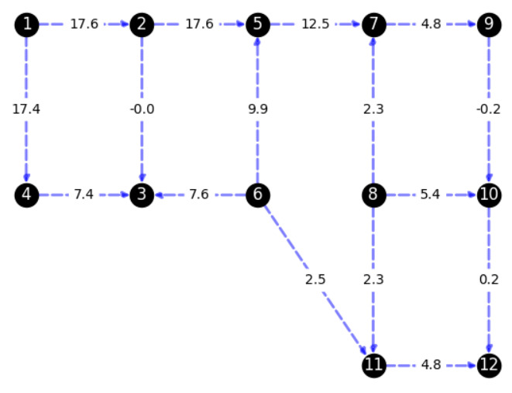

Une fois le réseau reconnu, Exergia l’a traduit sous forme de modèle points-nœuds. Les sources de vapeur, collecteurs, branches, consommateurs, tronçons, diamètres, longueurs, singularités et points de connexion potentiels ont été représentés dans une structure calculable.

Le modèle a été développé sous Python afin de tester rapidement plusieurs configurations de réseau. Cette approche permet de simuler différents régimes de fonctionnement, de faire varier les appels de vapeur, d’ajouter de futurs producteurs ou consommateurs et de vérifier l’impact de chaque scénario sur les pertes de charge et les pressions disponibles.

L’intérêt du modèle n’est pas seulement de produire une cartographie plus propre du réseau. Il permet de passer d’une compréhension qualitative à une analyse quantitative. Le réseau ne se contente plus d’être décrit : il devient testable.

Le premier usage du modèle a été le debottlenecking. En simulant les débits vapeur dans différentes configurations, Exergia a pu identifier les tronçons où les marges devenaient insuffisantes, les zones sensibles aux pertes de charge et les points du réseau susceptibles de limiter certains régimes de fonctionnement.

Cette analyse permet de distinguer deux situations souvent confondues. Dans certains cas, le réseau manque réellement de capacité sur un tronçon critique. Dans d’autres, la contrainte provient d’une configuration locale : diamètre insuffisant, succession de singularités, raccordement mal positionné, vanne pénalisante, perte de charge concentrée ou branche trop sollicitée.

Cette distinction est importante pour la décision industrielle. Un réseau vapeur complexe ne doit pas être renforcé de manière globale par prudence. Il doit être compris tronçon par tronçon, en fonction des besoins réels et des scénarios futurs.

Le modèle permet de cibler les investissements. Plutôt que de remplacer un collecteur complet ou de surdimensionner une extension, il devient possible d’identifier les zones où le renforcement apporte réellement de la valeur.

Cette approche limite le risque de CapEx mal orienté. Elle permet de répondre à des questions très concrètes : quel tronçon devient limitant ? Quelle pression reste disponible au point de consommation ? Quel diamètre est nécessaire pour une extension donnée ? Une reconfiguration locale suffit-elle ? Un futur producteur de vapeur peut-il être raccordé à cet endroit sans perturber le reste du réseau ?

Le calcul devient alors un outil de décision, pas seulement un livrable technique. Il aide le site à investir uniquement là où le réseau l’exige, en évitant les renforcements par excès de prudence ou les choix basés sur une perception incomplète des flux.

Le deuxième enjeu du projet concernait les évolutions futures du site. Un réseau vapeur n’est pas figé : de nouveaux consommateurs peuvent apparaître, certaines charges peuvent être déplacées, des producteurs de vapeur peuvent être ajoutés, et des projets de récupération ou de substitution énergétique peuvent modifier les flux.

Le modèle points-nœuds permet d’anticiper ces évolutions. Il devient possible de tester plusieurs points de raccordement avant travaux et d’évaluer leur impact sur le réseau existant. Un futur consommateur peut-il être connecté sur une branche proche, ou faut-il le raccorder plus en amont ? Un nouveau producteur de vapeur améliore-t-il réellement la pression locale, ou crée-t-il des contraintes ailleurs ? Un point de connexion apparemment pratique est-il compatible avec les pertes de charge du réseau ?

Ces questions sont essentielles dans une stratégie de transformation thermique. Les futurs projets de récupération de chaleur, de production vapeur alternative, d’électrification ou d’évolution procédé auront besoin de points de connexion robustes. Les prévoir tôt permet d’éviter des travaux correctifs coûteux plus tard.

L’étude a permis de transformer un réseau vapeur complexe en outil d’aide à la décision. Le site dispose désormais d’une vision plus claire de son architecture vapeur réelle, des zones de contrainte, des marges disponibles et des points de connexion à privilégier pour les extensions futures.

Exergia a relié trois niveaux d’analyse : le relevé terrain, la modélisation hydraulique du réseau vapeur et la décision CapEx. Cette continuité est essentielle. Un modèle n’a de valeur que s’il correspond au réseau réellement exploité et s’il permet de prendre de meilleures décisions industrielles.

Le projet a aussi permis de déplacer la discussion. La question n’est plus seulement : “faut-il renforcer le réseau ?” Elle devient : “où faut-il renforcer, pour quel scénario, avec quel impact et à quel moment ?”

Ce projet illustre une compétence centrale d’Exergia : rendre calculable une architecture thermique industrielle complexe.

Dans beaucoup de sites, les réseaux vapeur ont été construits, adaptés et prolongés au fil des années. Ils fonctionnent, mais leur comportement devient difficile à anticiper lorsque de nouveaux besoins apparaissent. Sans modèle fiable, les décisions d’investissement peuvent être prises par prudence, avec un risque de surdimensionnement ou de mauvais point de raccordement.

En repartant du terrain, puis en construisant un modèle points-nœuds dédié, Exergia permet de comprendre le réseau avant de le modifier. Cette approche aide les industriels à traiter les bottlenecks court terme, à préparer les extensions long terme et à concentrer les investissements sur les endroits où ils sont réellement nécessaires.
