Dans presque toutes les usines, une partie de l’énergie consommée finit par être rejetée.
Elle sort sous forme de fumées, de buées, d’eaux chaudes, de condensats, d’air extrait, d’effluents, de produits refroidis ou de chaleur dissipée par des groupes froids.
Cette chaleur est souvent appelée “chaleur fatale”.
Le terme est parlant, mais parfois trompeur. Il donne l’impression qu’il existe quelque part sur le site une énergie perdue qu’il suffirait de récupérer pour réduire facilement la consommation de gaz ou d’électricité.
Dans certains cas, c’est vrai. Une récupération directe bien placée peut être simple, robuste et rentable.
Mais dans beaucoup d’usines, la réalité est plus nuancée.
Une chaleur fatale n’a pas de valeur uniquement parce qu’elle existe. Elle a de la valeur si elle peut être récupérée, transportée et réutilisée à un endroit où le procédé en a réellement besoin, au bon niveau de température, au bon moment et avec un coût d’intégration défendable.
C’est pour cette raison que toutes les chaleurs fatales ne se valent pas.
Une fumée de chaudière à haute température, des buées de séchage humides, un rejet de groupe froid à 35°C, des condensats à 90°C ou un effluent tiède ne posent pas le même problème. Ils ne se valorisent pas avec les mêmes technologies, ne demandent pas les mêmes CapEx et ne présentent pas les mêmes risques d’exploitation.
Avant de parler pompe à chaleur, échangeur, boucle d’eau chaude ou recompression mécanique de vapeur, il faut donc revenir à une question plus simple :
quelle est la valeur réelle de cette chaleur pour le site industriel ?
Une perte énergétique n’est pas toujours une opportunité
Dans un procédé industriel, l’énergie suit rarement un chemin idéal.
On injecte du gaz, de l’électricité ou de la vapeur dans une opération : sécher un produit, pasteuriser, évaporer, cuire, laver, chauffer une cuve, concentrer une solution ou maintenir une température. Une partie de cette énergie est effectivement transférée au produit ou au procédé. Une autre partie est rejetée.
Sur un schéma énergétique, l’idée est simple :
énergie injectée = énergie utile transférée au produit + énergie perdue.
Mais cette énergie perdue n’est pas toujours récupérable de manière utile.
Elle peut être trop froide, trop diffuse, trop intermittente, trop éloignée du besoin, trop encrassante ou disponible à un moment où aucun consommateur thermique ne peut l’utiliser.
C’est là que beaucoup de projets de chaleur fatale se fragilisent. Ils commencent par le gisement, pas par l’usage.
On identifie une source chaude. On calcule une puissance. On extrapole des mégawattheures annuels. Puis on suppose que cette énergie pourra être valorisée.
Or un gisement thermique ne devient un projet que lorsqu’il rencontre un besoin compatible.
La vraie question n’est donc pas seulement :
combien de chaleur est rejetée ?
Mais plutôt :
quelle chaleur peut réellement être réutilisée, pour quel usage, avec quelle architecture et sous quelles contraintes ?
La température reste le premier critère
La température est le premier critère de valeur d’une chaleur fatale.
Une source à 90°C n’a pas la même valeur qu’une source à 35°C. Une eau chaude à 70°C peut alimenter directement un lavage, un préchauffage ou une boucle basse température. Une chaleur à 35°C peut être très intéressante, mais seulement si le site dispose d’un besoin compatible ou si une pompe à chaleur peut relever son niveau de température avec un COP suffisant.
Ce point est central.
Dans beaucoup d’usines, la chaleur fatale existe, mais les besoins sont encore structurés autour de la vapeur. Le site raisonne à 150°C ou 180°C parce que son réseau historique fonctionne à ce niveau. Dans ce contexte, une source à 40°C semble peu intéressante.
Mais si l’on commence par analyser les besoins réels du procédé, la situation change. Des usages de lavage, de préchauffage, de CIP, d’eau chaude technique ou de maintien en température peuvent parfois se situer entre 50°C et 90°C. La chaleur fatale basse ou moyenne température devient alors beaucoup plus valorisable.
C’est pour cela que la chaleur fatale ne doit pas être analysée seule. Elle doit être analysée en même temps que les niveaux de température utiles du site.
Une source thermique n’est pas “bonne” ou “mauvaise” en absolu. Elle est utile si elle correspond à un besoin.

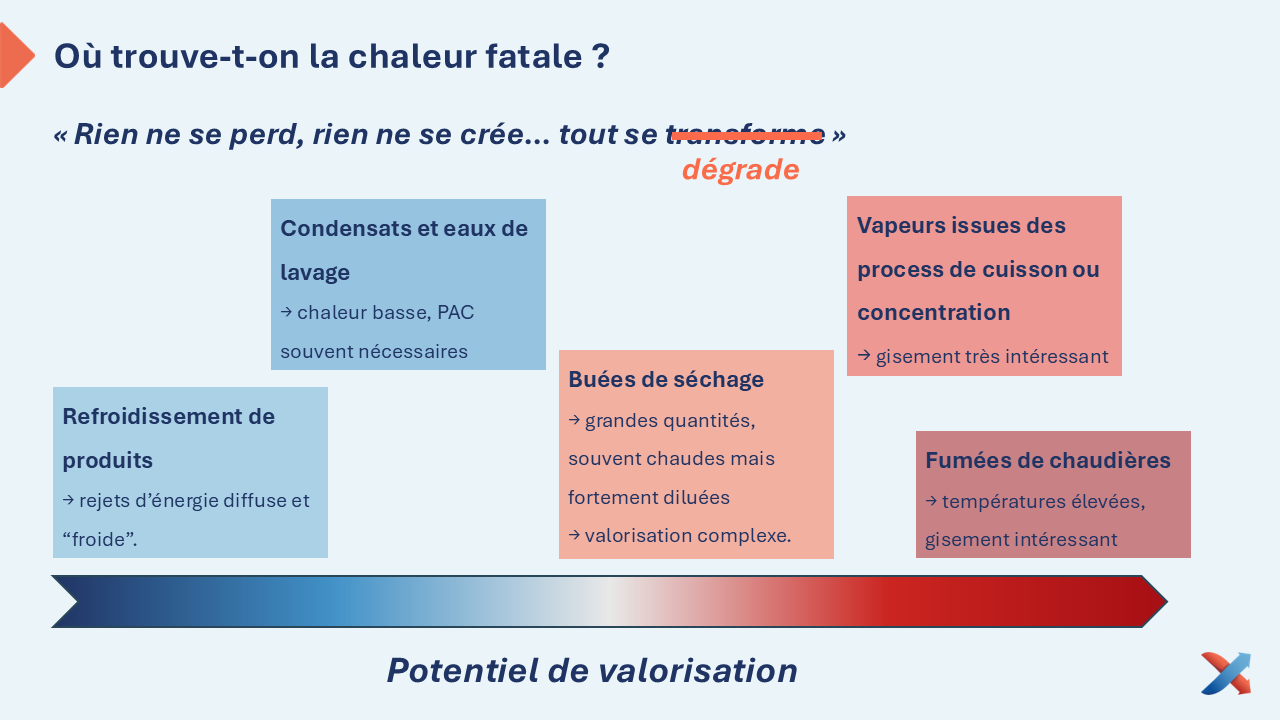

Les sources de chaleur fatale ont des profils très différents
Dans l’agroalimentaire comme dans la chimie, la pharmacie, les matériaux ou le papier, les sources de chaleur fatale peuvent être très diverses.
Les fumées de chaudière offrent souvent des températures élevées. Elles peuvent être intéressantes pour du préchauffage d’air, d’eau ou de condensats, mais elles imposent une attention particulière au point de rosée, à la corrosion, aux condensats acides et à l’intégration avec la chaufferie.
Les condensats et eaux chaudes sont souvent plus simples à comprendre. Leur température est plus basse, mais leur récupération peut être robuste si les flux sont propres, réguliers et proches des besoins. Ils peuvent alimenter du préchauffage, des boucles d’eau chaude ou servir de source à une pompe à chaleur.
Les groupes froids rejettent généralement de la chaleur à basse température. Cette chaleur est rarement suffisante pour alimenter directement un procédé, mais elle peut devenir très intéressante avec une pompe à chaleur si le besoin utile reste raisonnable.
Les produits à refroidir, les effluents chauds et les eaux de lavage offrent également des opportunités, mais leur valeur dépend fortement de la qualité du flux. Un effluent encrassant, corrosif ou discontinu peut réduire fortement l’intérêt d’un gisement pourtant visible dans un bilan énergétique.
Enfin, les vapeurs issues de procédés de cuisson, de concentration ou d’évaporation peuvent constituer des gisements très intéressants. Lorsqu’elles sont suffisamment propres, continues et proches d’un besoin thermique, elles peuvent ouvrir la porte à une récupération directe ou à une recompression mécanique de vapeur.
La chaleur fatale n’est donc pas un bloc homogène. C’est une famille de flux très différents, avec des niveaux de valeur très différents.
Les buées de séchage : beaucoup d’énergie, mais pas toujours au bon niveau

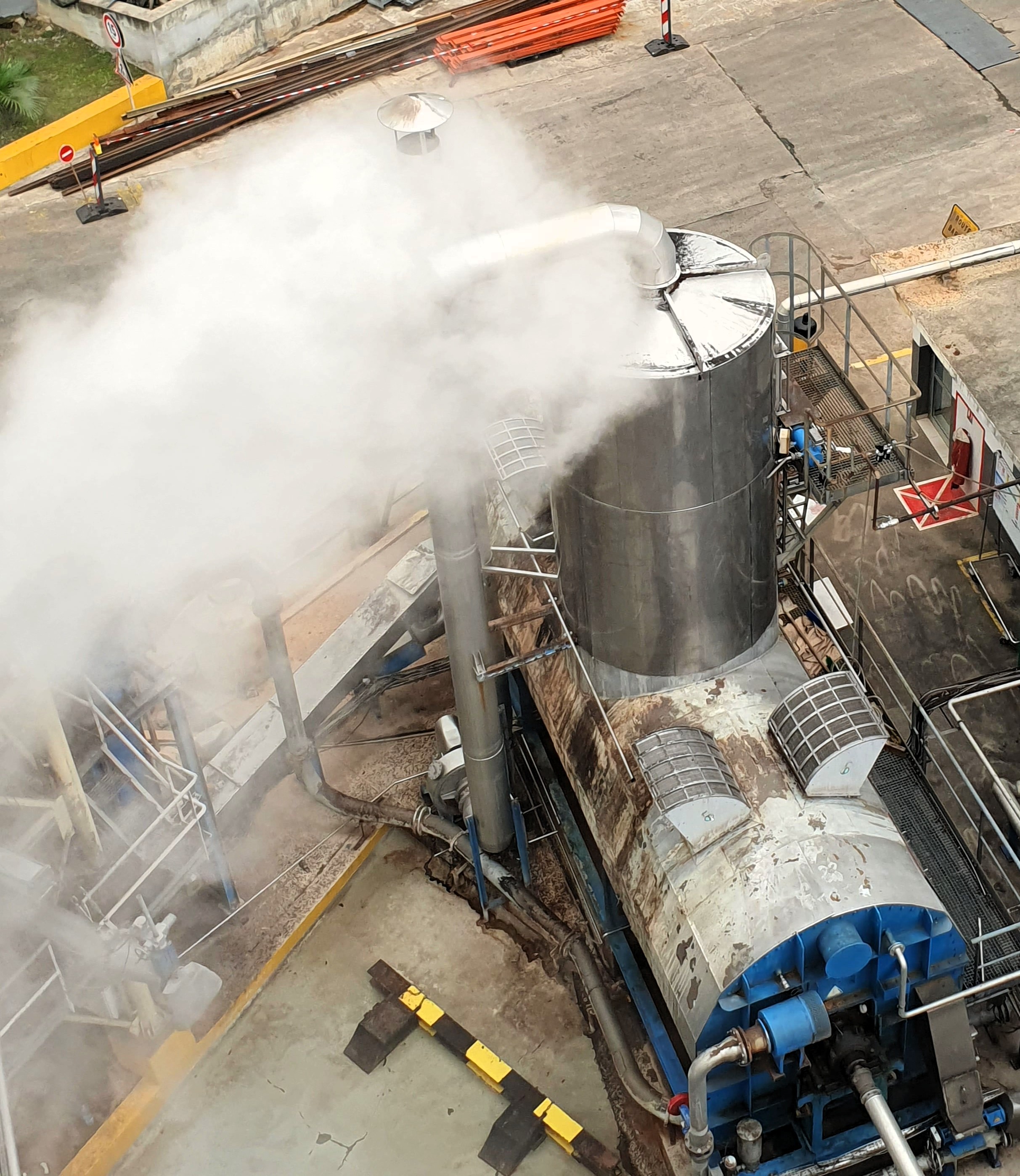

Les buées de séchage sont un bon exemple.

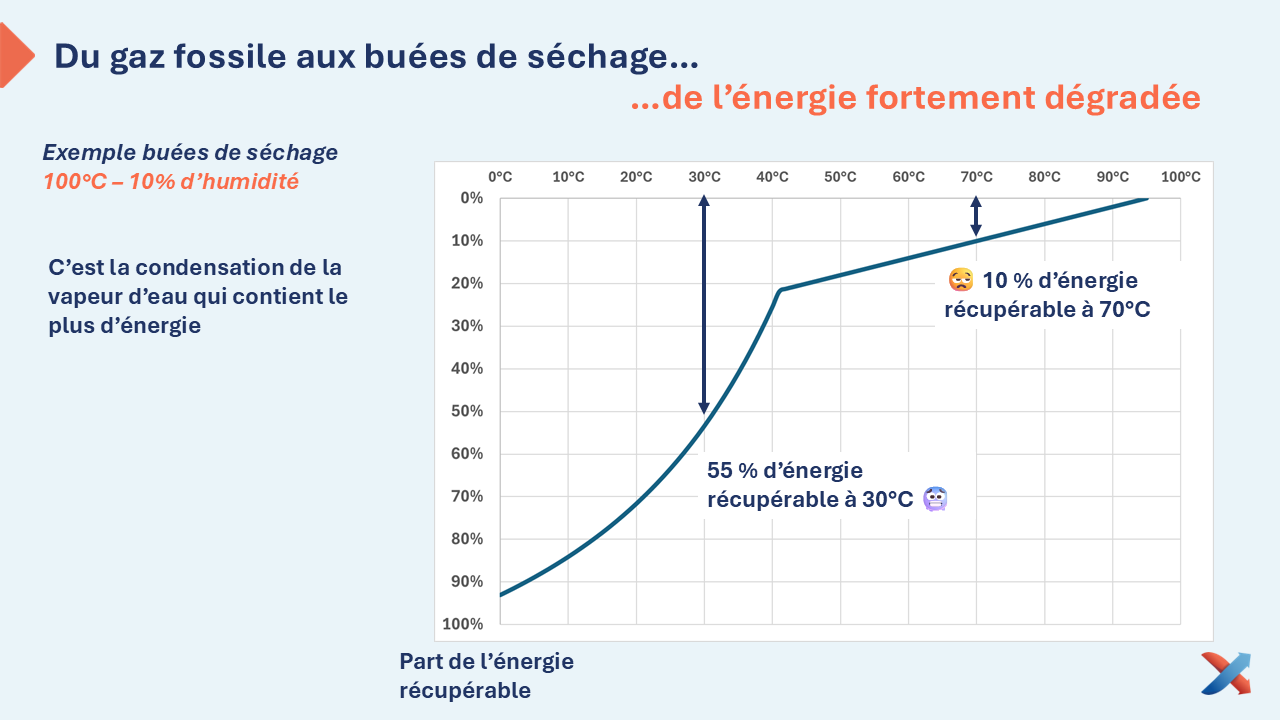

Sur papier, elles peuvent représenter un gisement énergétique important. Un sécheur évapore de l’eau. Cette eau sort sous forme de vapeur diluée dans un grand débit d’air humide. L’énergie est bien présente, notamment dans la chaleur latente de condensation de la vapeur d’eau.
Mais cette énergie est souvent dégradée.
Une partie de l’énergie peut être récupérée à température élevée, mais une grande partie devient accessible seulement lorsque l’on condense davantage la vapeur d’eau, donc à des niveaux de température plus bas.
Autrement dit, la chaleur existe, mais elle n’est pas forcément disponible au niveau de température auquel l’usine aimerait l’utiliser.
C’est souvent là que naît la difficulté.
Si le besoin en face est un préchauffage d’air, un préchauffage d’eau ou une boucle basse température, la récupération peut devenir intéressante. Si le besoin en face est de la vapeur haute pression, la valorisation directe devient beaucoup plus complexe.
Il faut alors envisager d’autres solutions : pompe à chaleur, recompression mécanique de vapeur si le flux s’y prête, ou parfois abandon du gisement si le projet n’est pas défendable.
Une buée chaude n’est donc pas automatiquement une bonne source de chaleur fatale.
Sa valeur dépend de sa température, de son humidité, de sa propreté, de son débit, de sa stabilité, de son encrassement potentiel et du besoin thermique disponible en face.
Une chaleur visible peut rester difficile à valoriser
Dans une usine, les pertes les plus visibles ne sont pas toujours les plus faciles à transformer en projet.

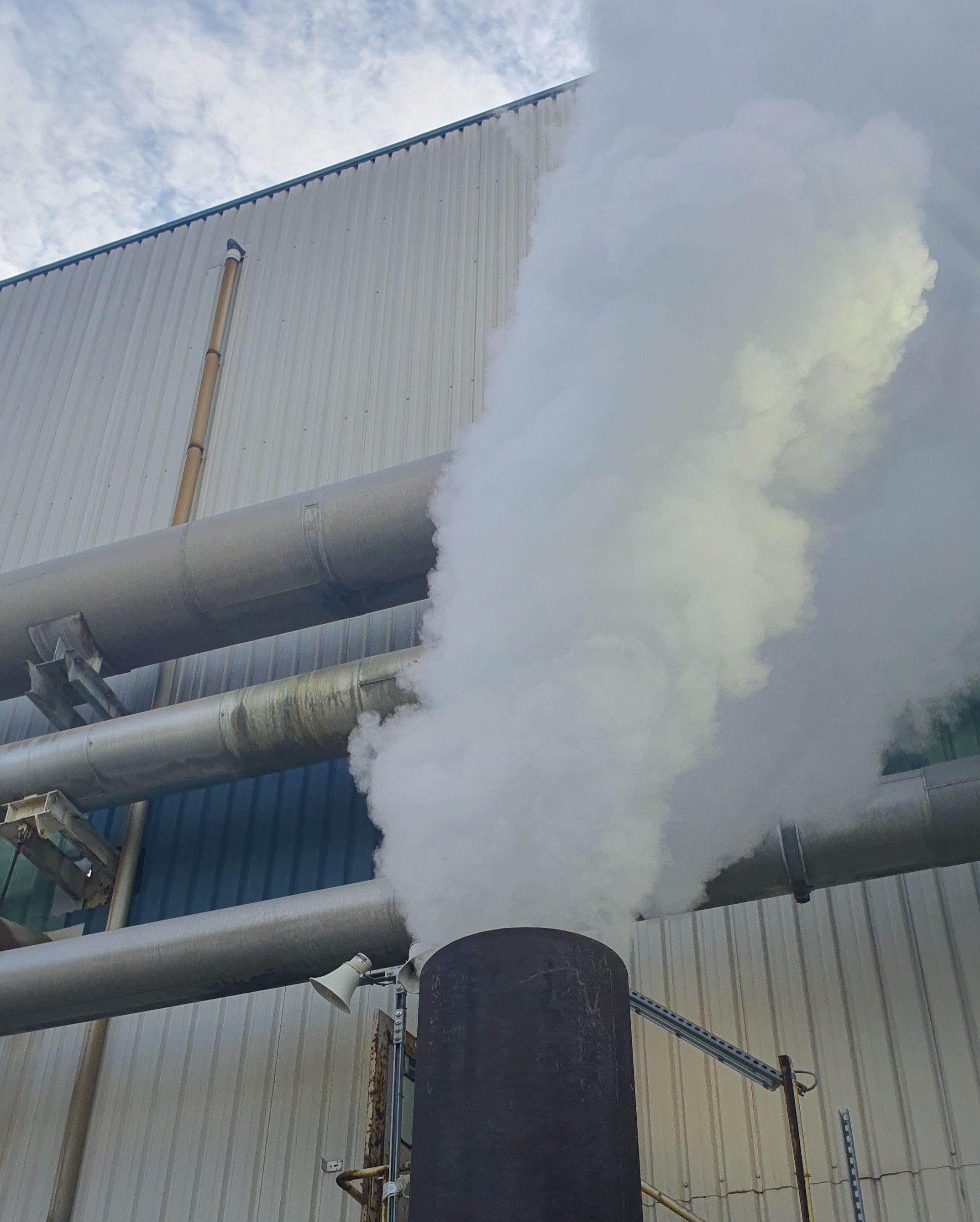

Un panache de vapeur, des buées de séchage ou une sortie chaude à l’atmosphère donnent immédiatement l’impression d’un potentiel évident. Le raisonnement est intuitif : si l’on voit de la chaleur sortir, il doit être possible de la récupérer.
Mais cette intuition doit être vérifiée.
Un rejet peut être visible parce qu’il contient de la vapeur d’eau, sans pour autant être facilement valorisable à haute température. Il peut être chargé en poussières, en composés corrosifs, en humidité ou en polluants. Il peut aussi être intermittent, difficile d’accès ou éloigné des besoins thermiques utiles.
À l’inverse, certains gisements moins spectaculaires peuvent être plus intéressants : une boucle de refroidissement stable, des condensats propres, un rejet de groupe froid continu ou un flux tiède disponible toute l’année près d’un besoin compatible.
La visibilité d’un rejet n’est donc pas un critère suffisant.
Ce qui compte, c’est la capacité à transformer ce rejet en chaleur utile, avec une architecture exploitable et maintenable.
Le profil de charge compte autant que la puissance
Un autre piège fréquent consiste à raisonner uniquement en puissance maximale.
Une source de chaleur fatale peut atteindre 2 MW pendant quelques heures, mais être absente le reste du temps. À l’inverse, une source de 500 kW stable sur 7 000 heures par an peut offrir une valeur industrielle beaucoup plus importante.
La simultanéité entre la source et le besoin est déterminante.
Si une source est disponible lorsque le besoin existe, la récupération directe devient plus simple. Si la source et le besoin ne sont pas synchrones, il faut envisager du stockage, une boucle intermédiaire, une stratégie de priorité ou accepter une valorisation partielle.
Dans les procédés batch, ce sujet devient central. Un lavage, une cuisson, un cycle CIP ou une phase de refroidissement ne se produisent pas nécessairement au même moment que le besoin de chaleur. La moyenne annuelle peut alors donner une vision trompeuse.
Un bon projet de chaleur fatale ne se dimensionne pas sur une moyenne. Il se dimensionne sur des profils de fonctionnement.
Il faut regarder les courbes horaires, les saisons, les arrêts, les cycles de production, les modes dégradés et les pics. C’est souvent cette analyse qui fait la différence entre un potentiel théorique et une solution réellement exploitable.
La distance peut tuer un bon gisement
Une chaleur fatale intéressante sur le papier peut devenir fragile si elle est trop éloignée du besoin.
Transporter de la chaleur n’est jamais gratuit. Il faut des tuyauteries, des pompes, de l’isolation, des supports, des percements, parfois du génie civil, des arrêts de production, des protections mécaniques, des passages en toiture, des traversées de voirie ou des interfaces avec des zones ATEX, propres ou confinées.
La distance ajoute du CapEx, des pertes, de la maintenance et de la complexité.
Dans certains cas, la meilleure solution n’est donc pas de relier la source la plus importante au besoin le plus intéressant. C’est de valoriser localement une source plus modeste mais mieux située, plus simple à raccorder et plus robuste à exploiter.
La chaleur fatale doit être analysée comme une question d’architecture industrielle, pas seulement comme une question de bilan énergétique.
Où est la source ? Où est le besoin ? Quelle distance les sépare ? Quels obstacles physiques existent ? Quels arrêts sont possibles ? Quel niveau de redondance faut-il prévoir ? Qui exploitera le système ?
Ces questions sont parfois moins élégantes qu’un diagramme thermique. Mais elles déterminent la faisabilité du projet.
Récupération directe, PAC ou RMV : ne pas mélanger les logiques
Toutes les valorisations de chaleur fatale ne relèvent pas de la même logique.
La récupération directe est généralement la priorité lorsque la température de la source est suffisante et que le besoin est compatible. C’est le cas le plus efficace : un échangeur transfère la chaleur d’un flux chaud vers un flux froid, sans conversion majeure. Moins on transforme l’énergie, plus la solution a des chances d’être performante, simple et robuste.
La pompe à chaleur devient pertinente lorsque la source est trop basse en température, mais suffisamment stable et exploitable. Elle permet de remonter le niveau thermique pour alimenter un besoin utile. Sa performance dépend directement de l’écart entre la source et la température de sortie demandée. Plus cet écart est faible, plus le COP peut être élevé.
La recompression mécanique de vapeur relève encore d’une autre logique. Elle devient intéressante lorsque le procédé génère une vapeur ou des buées exploitables, et que cette vapeur peut être comprimée pour être réutilisée comme chaleur utile. Dans les procédés d’évaporation, de concentration ou certains séchages, elle peut offrir des performances très élevées, mais elle touche directement au procédé et demande une intégration fine.
Ces trois leviers ne sont pas interchangeables.
Une récupération directe mal placée peut être moins pertinente qu’une PAC bien intégrée. Une PAC peut être inutile si la récupération directe suffit. Une RMV peut être très performante dans un procédé adapté, mais disproportionnée ailleurs.
Le choix ne dépend pas d’une préférence technologique. Il dépend du couple source-besoin.
5 erreurs qui transforment un potentiel de chaleur fatale en mauvais projet
Même lorsqu’un gisement semble évident, un projet de récupération peut devenir fragile si l’analyse reste trop énergétique et pas assez industrielle.
01
Confondre chaleur disponible et chaleur valorisable
Toute chaleur rejetée n’est pas automatiquement utile. Elle doit correspondre à un besoin réel, exploitable au bon moment et au bon niveau de température.
02
Oublier le niveau de température
Un MWh à 30°C n’a pas la même valeur qu’un MWh à 90°C. La température conditionne la récupération directe, la pompe à chaleur, la RMV et le coût d’intégration.
03
Dimensionner sur une puissance maximale
Un pic de puissance ne fait pas un projet. Le profil annuel, la stabilité et la simultanéité source/besoin sont souvent plus importants que le maximum observé.
04
Sous-estimer l’intégration industrielle
Échangeurs, tuyauteries, encrassement, régulation, bypass, arrêts, nettoyage et maintenance peuvent peser autant que le gisement énergétique.
05
Choisir trop vite une technologie
Pompe à chaleur, échangeur ou RMV ne doivent pas être le point de départ. Ce sont des réponses possibles après analyse du couple source-besoin.
Une erreur plus stratégique consiste à valoriser une chaleur fatale sans remettre en question les besoins thermiques eux-mêmes. Si le site conserve des températures trop élevées ou un réseau vapeur surdimensionné, il peut rendre la récupération plus complexe que nécessaire.
La chaleur fatale révèle souvent un problème plus large : l’architecture thermique du site n’a pas été pensée comme un système.
Ce qu’il faut retenir
La chaleur fatale est l’un des grands leviers de performance énergétique industrielle.
Mais elle n’est pas une énergie gratuite.
Elle doit être qualifiée, intégrée et valorisée au bon endroit.
Toutes les chaleurs fatales ne se valent pas. Leur valeur dépend de la température, du profil de charge, de la simultanéité avec les besoins, de la distance, de la qualité du flux, de l’encrassement, du CapEx et des contraintes d’exploitation.
La meilleure récupération est souvent la plus directe. Mais lorsque les niveaux de température ne correspondent pas, une pompe à chaleur ou une recompression mécanique de vapeur peuvent devenir pertinentes. À condition de partir du procédé, pas de la technologie.
Le bon projet n’est pas celui qui récupère le plus de chaleur sur papier.
C’est celui qui transforme une perte réelle en chaleur utile, avec une architecture exploitable, maintenable et défendable en CapEx.
Visite terrain de cadrage
Vous pensez avoir ce type de situation sur votre site ?
Exergia peut venir une demi-journée sur place pour comprendre vos installations, identifier les premiers ordres de grandeur et cadrer les pistes à creuser.
Cette visite ne remplace pas un audit ou une étude de faisabilité. Elle permet de qualifier le potentiel, de comprendre le contexte industriel et de définir la suite pertinente.
FAQ
Qu’est-ce que la chaleur fatale industrielle ?
La chaleur fatale industrielle désigne une chaleur générée par un procédé ou une utilité, mais non utilisée dans la situation actuelle. Elle peut être rejetée sous forme de fumées, de buées, d’eaux chaudes, de condensats, d’effluents, d’air extrait ou de chaleur dissipée par des équipements de refroidissement.
Toute chaleur fatale est-elle récupérable ?
Non. Une chaleur peut être techniquement présente sans être facilement valorisable. Sa récupération dépend de sa température, de son débit, de sa stabilité, de sa qualité, de sa distance au besoin, de son profil de fonctionnement et du coût d’intégration.
Pourquoi la température est-elle si importante ?
Parce qu’elle détermine les usages possibles. Une source à 80°C peut parfois être valorisée directement. Une source à 35°C nécessitera souvent une pompe à chaleur si le besoin utile est plus haut en température. Plus l’écart à franchir est important, plus la solution devient complexe et coûteuse.
Quelle est la différence entre récupération directe et pompe à chaleur ?
La récupération directe transfère la chaleur d’un flux chaud vers un flux froid via un échangeur, sans remonter fortement le niveau thermique. Une pompe à chaleur utilise de l’électricité pour relever une chaleur basse température vers une température utile plus élevée.
Quand la RMV est-elle pertinente pour valoriser une chaleur fatale ?
La recompression mécanique de vapeur est pertinente lorsque le procédé génère une vapeur ou des buées exploitables, notamment dans l’évaporation, la concentration, la distillation ou certains séchages. Elle permet de comprimer cette vapeur pour la réutiliser comme chaleur utile.
Pourquoi les buées de séchage sont-elles difficiles à valoriser ?
Elles peuvent contenir beaucoup d’énergie, mais cette énergie est souvent diluée dans un grand débit d’air humide. La récupération dépend de la température, de l’humidité, de la condensation possible, de l’encrassement, des poussières et du besoin thermique disponible en face.
Quel est le premier pas pour analyser un potentiel de chaleur fatale ?
Le premier pas consiste à cartographier les sources et les besoins thermiques du site. Il faut ensuite qualifier chaque flux : température, puissance, énergie annuelle, profil, qualité, distance et contraintes d’exploitation. Sans cette étape, le potentiel reste théorique.
Vous rejetez de la chaleur sur vos procédés, vos groupes froids, vos fumées ou vos effluents ?
Exergia peut vous aider à qualifier vos gisements de chaleur fatale, identifier les besoins compatibles et comparer plusieurs scénarios de valorisation : récupération directe, boucle eau chaude, pompe à chaleur industrielle, recompression mécanique de vapeur ou hybridation.
Comment Exergia analyse un gisement de chaleur fatale
Chez Exergia, l’analyse commence par la cartographie des sources et des besoins.
Il faut d’abord identifier les flux rejetés : fumées, buées, eaux chaudes, condensats, effluents, groupes froids, produits à refroidir, air extrait, vapeur basse pression.
Pour chaque source, on caractérise la température, la puissance, l’énergie annuelle, le profil, la qualité du flux, la localisation, l’encrassement potentiel et les contraintes de récupération.
Ensuite, il faut identifier les besoins thermiques compatibles : préchauffage, lavage, CIP, eau chaude process, air de séchage, alimentation de boucle eau chaude, préchauffage de condensats, eau déminéralisée, appoint de réseau ou besoins spécifiques du procédé.
La valeur apparaît dans la mise en relation des deux.
Une fois les couples source-besoin identifiés, plusieurs scénarios peuvent être comparés : récupération directe, boucle d’eau chaude, pompe à chaleur, recompression mécanique de vapeur, stockage thermique, hybridation ou absence de valorisation lorsque le projet n’est pas robuste.
La comparaison doit intégrer l’énergie récupérée, le CO₂ évité, le CapEx, l’OpEx, les risques, les arrêts nécessaires, la maintenance, la sécurité, l’impact qualité et la compatibilité avec les projets futurs du site.
L’objectif n’est pas de maximiser théoriquement la chaleur récupérée. L’objectif est de construire un projet industriel défendable.
